PCBA加工中BGA布局設計需要注意的地方
2020-08-27 19:22:01
1000
1、背景說明

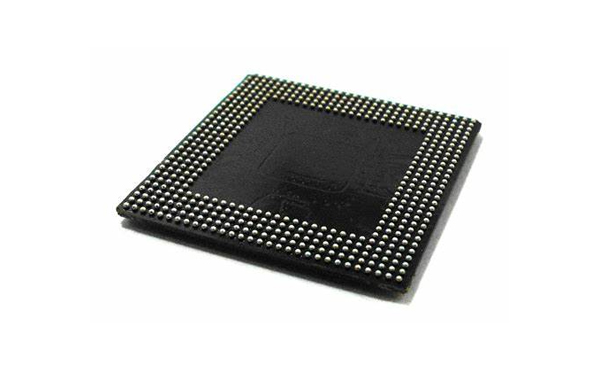

BGA尺寸大，焊點截面積小，PCB彎曲時其四角部位的焊點成為應力集中部位，如果電子加工中應力過大，將可能導致焊點開裂。
2、BGA布局設計要求
（1）盡可能布局在PCB靠近傳送邊的部位，因為焊接時變形相對小些。
（2）盡可能避免布局在L形板的拐角處、壓接連接器附近。
（3）盡可能避免正反面鏡像布局。如果必須這樣布局，PCB的板厚應≥2.0mm，這主要是從長期可靠性考慮的，來源于多家知名企業的研究結論，鏡像布局BGA可靠性降低50％以上。
（4）PBGA盡可能避免布局在第一裝配面（第一次焊接面、 Bottom面）。
（5）BGA盡可能避免布局在拼版分離邊附近。
