在PCBA加工體系中，測試治具的價值往往被低估。很多項目更關注貼裝效率和焊接良率，卻忽略了測試階段對整體質量閉環的影響。一套設計合理的測試治具引導方案，不僅影響ICT/FCT測試效率，還直接關系到產品良率、誤判率以及后期維修成本。尤其在中大批量PCBA加工項目中，治具設計的優劣，會被生產節拍放大數倍。低成本與高覆蓋率之間的平衡，本質上是結構設計與測試邏輯的協同優化。

一、測試點規劃是治具設計的成本核心

很多治具成本偏高，并不是加工問題，而是前端測試點規劃不合理導致的。在PCBA設計階段，如果測試點分布混亂、冗余或過度集中，治具設計就必須增加探針數量、調整結構間距，甚至分層設計，成本自然上升。

合理的測試點規劃，會讓治具設計變得更“輕”。例如在電源、關鍵信號以及通信接口區域進行重點覆蓋，而對低價值節點進行適當收斂，可以顯著減少探針數量，同時保證測試有效性。在PCBA加工項目中，測試覆蓋率并不是簡單“越多越好”，而是要控制在“有效覆蓋”范圍內。過多測試點不僅增加治具成本，還會提高接觸失敗概率。

二、引導結構設計決定治具成本上限

低成本治具方案，核心在于“引導結構是否清晰”。治具引導板設計如果缺乏統一基準，會導致探針排布復雜化，最終增加CNC加工難度和裝配難度。在實際項目中，常見的成本上升來源包括：PCB定位點不統一、引導孔位置分散、缺乏標準邊界參考、拼板結構未統一規劃。

這些問題會迫使治具設計工程師進行大量非標準化調整。而在規范的PCBA加工流程中，引導結構通常會提前統一：定位孔標準化、邊界對齊規則統一、測試區域集中規劃、關鍵區域優先鎖定。這樣可以在不增加額外硬件成本的情況下，提高治具設計效率。

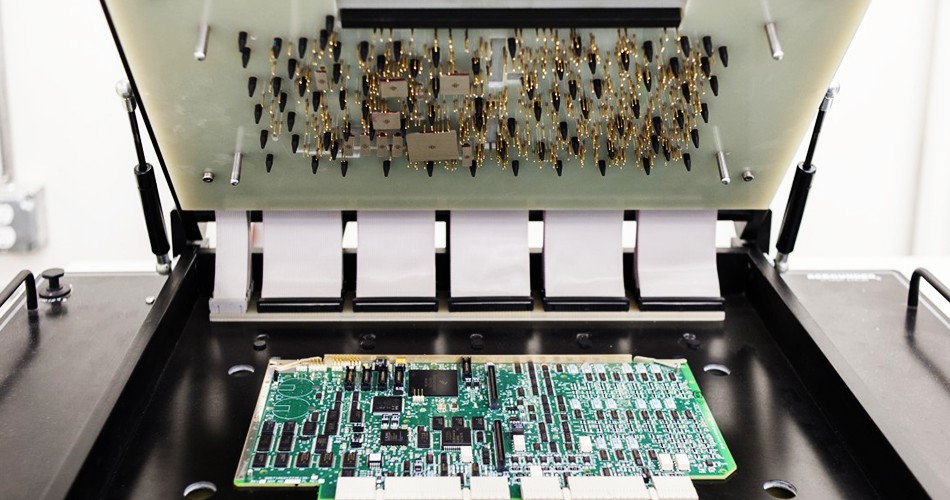

三、探針布局的優化直接影響測試覆蓋率

測試覆蓋率的關鍵，不是探針數量，而是探針位置。很多治具設計會出現“探針堆在一起”的情況，表面覆蓋率很高，但實際信號價值有限。

合理的探針布局應基于電氣功能分區，而不是物理空間分區。例如電源軌、時鐘信號、高速通信鏈路、控制邏輯應分別規劃測試點，而不是簡單按區域鋪開。在PCBA加工中，高價值信號往往集中在少量關鍵節點。如果這些節點被準確覆蓋，即使減少部分輔助測試點，也不會影響整體測試效果。這種設計方式可以在保證測試質量的前提下，顯著降低探針數量，從而減少治具復雜度和維護成本。

四、減少冗余結構，是控制治具成本的重要手段

很多治具成本超標的原因，并不是測試需求過高，而是結構設計過度復雜。例如雙層壓板、復雜導向柱、冗余彈簧結構等，在小型或中等復雜度PCBA加工項目中并不一定必要。

通過優化PCB自身設計，可以減少對復雜治具結構的依賴。例如統一高度器件布局、減少高低差過大的元件、優化測試窗口位置，都可以讓治具結構更加扁平化。治具越簡單，維護成本越低，穩定性也越高。這一點在批量生產中尤為明顯。

五、標準化設計是降低長期成本的關鍵

很多企業在不同項目之間重復設計治具，導致重復開發成本不斷累積。建立統一的測試治具引導規范，可以顯著降低長期成本。例如統一定位孔標準、統一測試點命名規則、統一邊界參考結構。

在PCBA加工體系中，這種標準化帶來的收益會在多個項目中持續釋放。尤其對于產品線較多的企業，可以減少大量重復工程設計工作。同時，標準化設計還能提高跨工廠協同能力，使不同PCBA加工廠能夠快速接手項目，減少溝通成本。

六、治具設計質量直接影響量產穩定性

很多項目在試產階段看不出問題，但進入量產后，測試節拍和誤判率會逐漸暴露。治具設計不合理，會導致：接觸不穩定、測試誤判增加、維護頻率上升、產線節拍下降。這些問題不會直接體現在電路功能上，但會持續影響整體生產效率。在PCBA加工現場，測試治具已經不只是檢測工具，而是連接設計與量產的重要環節。

在PCBA加工體系中，一套低成本且高覆蓋率的測試治具方案，本質上不是單點優化，而是從PCB設計到測試結構的一體化協同結果。只有在設計階段提前規劃測試邏輯，才能在后續量產中同時控制成本與效率。
